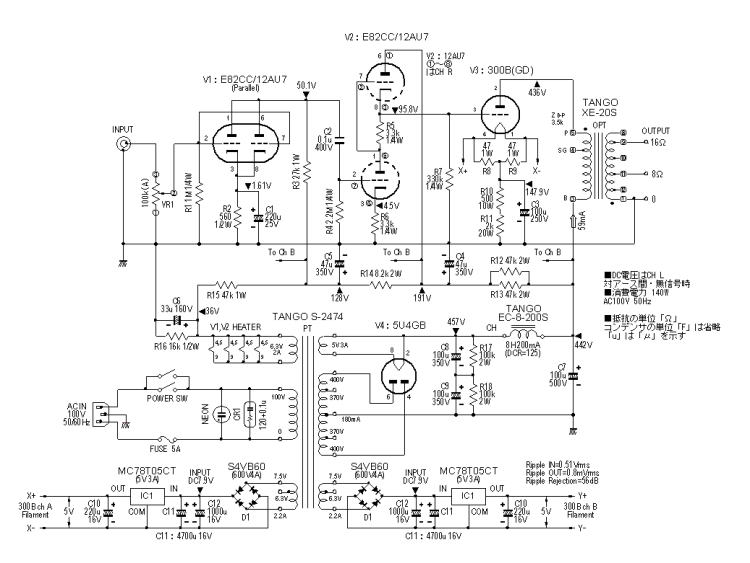

■HK-17・回路図■

■初段は12AU7パラレル接続抵抗負荷増幅、LR個別回路
■ ドライバーには12AU7 SRPP回路を採用、300Bを低インピーダンスドライブ回路
■ロフチン・ホワイト回路は、ドライバー段と出力段（300B）が直結される
■出力段300Bは自己バイアスAクラスシングル、出力トランス一次側3.5ｋΩを負荷、プレート電流は65ｍA前後の設定
■300Bのフィラメントは定電圧点火、ハムバランスの無調整化と高いSN比を確保
■整流回路は5U4G/GBによる真空管整流回路を採用

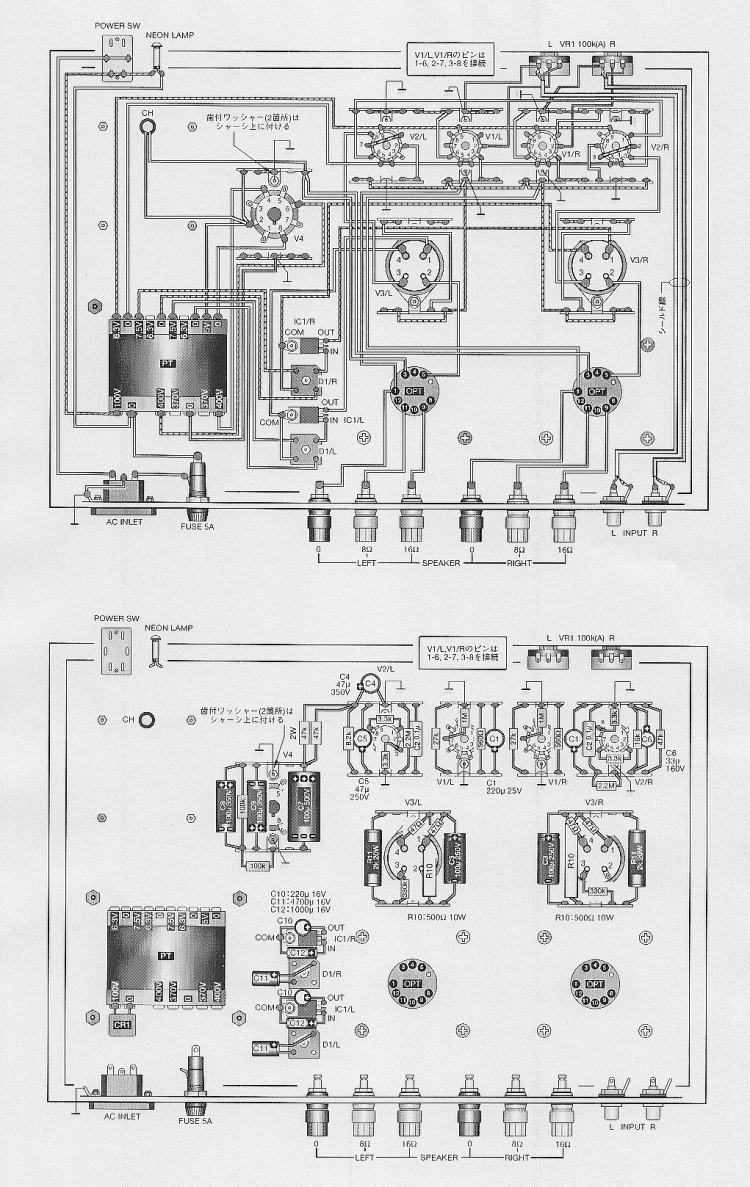

■HK-17・実体配線図■
