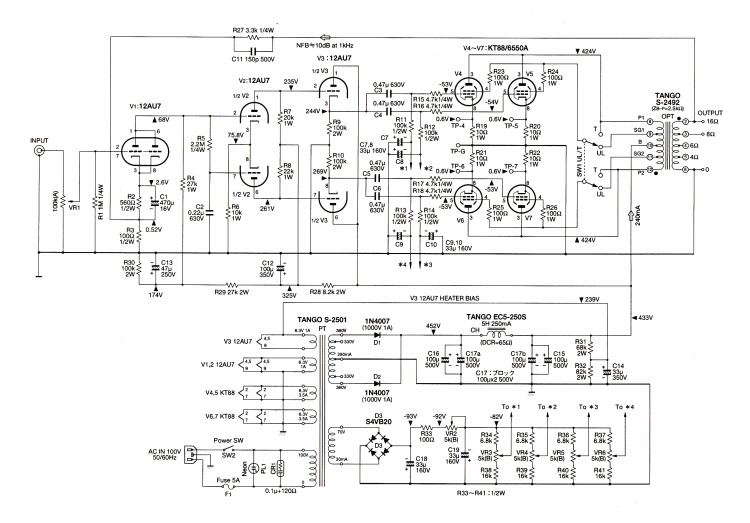

■HK-13・回路図■

■初段は12AU7パラレル接続抵抗負荷増幅、位相反転はカソード結合ムラード回路を採用
■ドライバー段はカソードフォロワー・ドライバーでKT88を低インピーダンスドライブ（マランツ＃9型ドライバー）
■電圧増幅段とカソードフォロワー・ドライバー段は直結により時定数を削除。NFBの安定化に寄与する。

■大出力アンプでは発振に対する十分な配慮が必要である。本機のNFBループ特性はBode線図で示したとおり、位相余裕ゲイン余裕ともに十分確保され、NFBループ特性は安定領域である

■出力段KT88はパラレル接続、AB1PP、固定バイアス方式を採用
■KT88はUL/3結動作、各接続はスイッチにて切り替え、各プレート電流は60ｍAに設定。
■出力トランス一次側は2.5ｋΩ、特注トランスを搭載

■本機の出力段KT88はバイアス調整だけで6L6GCへの置き換えが可能
■電源トランス二次側のタップ変更でEL34への置き換えも可能

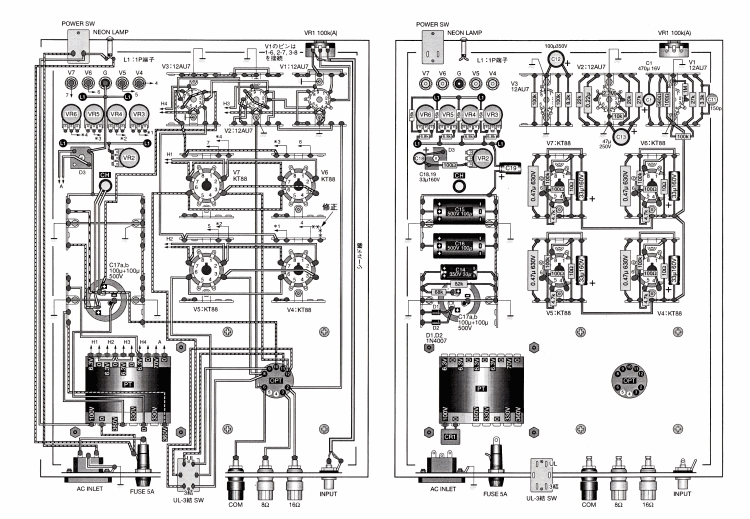

■HK-13・実体配線図■
