■HK-9・回路図■

■初段は12AX7 SRPP回路、ドライバー段とは直結　■位相反転/ドライバーはカソード結合型ムラード回路
■電圧増幅段のヒータには約54VのDCバイアスを印加
■出力段2A3は自己バイアス、プレート電圧（P-K間電圧）約280V、プレート電流は約53ｍAに設定
■本機はドライバー段のプレートから初段カソードへのローカルNFBとオーバーオールNFBのマルチループNFBを採用　■ローカルNFBは、ひずみキャンセル効果の排除に寄与する

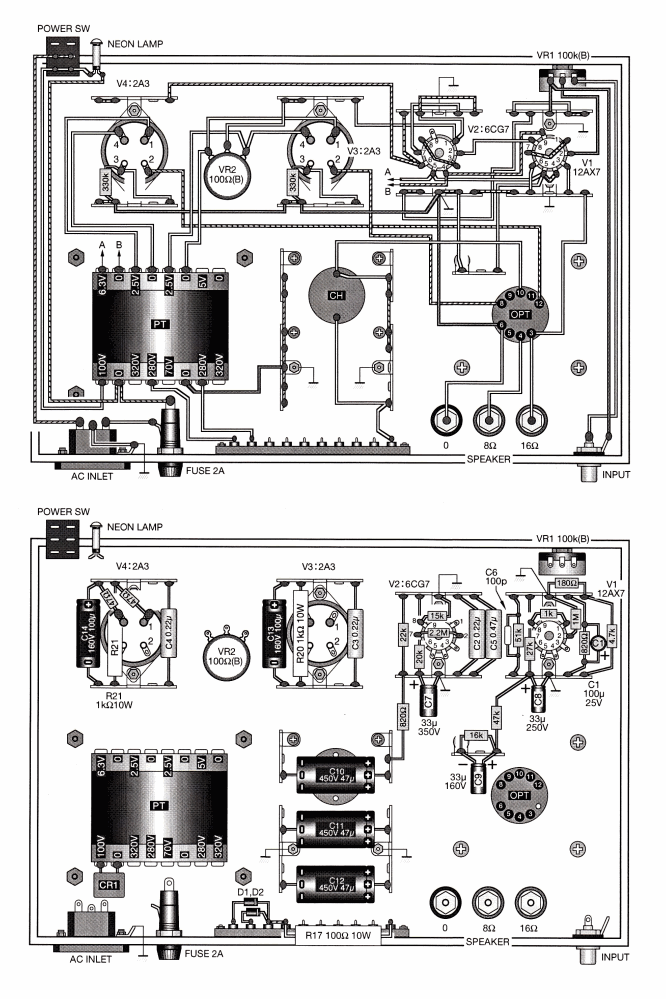

■HK-9・実体配線図■
