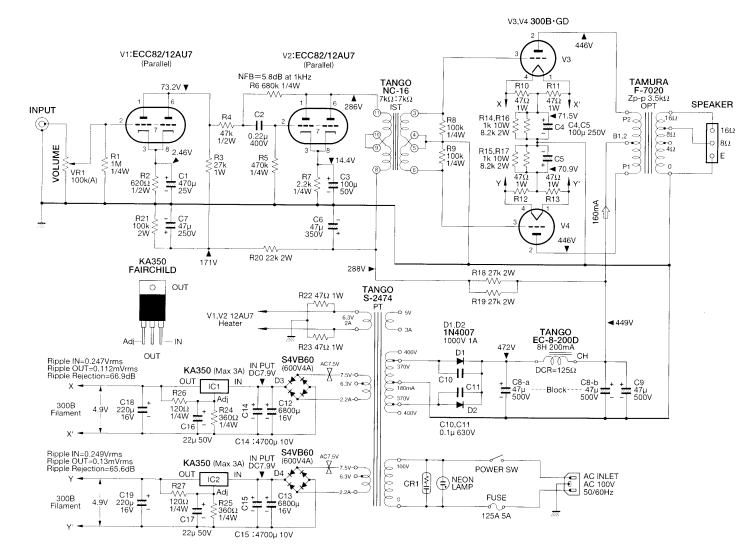

■HK-16の回路図■

■電圧増幅初段は12AU7パラレル接続。低重心と低域バランスに配慮。 ■ドライバーはトランスドライバー方式。ドライバー管はパラレル接続された12AU7と局部帰還を併用した低インピーダンスドライブ。オーバーオール無帰還アンプでありながら十分広い周波数特性を確保している。 ■300Bのフィラメントは、定電圧ICによる定電圧点火。フィラメントハムが低減されたこの点火方式でハムバランサーが排除される。 ■300Bは自己バイアス方式。プレート電圧（P-F間）約375V、Ip約80ｍAで最大出力は35W。

---

　

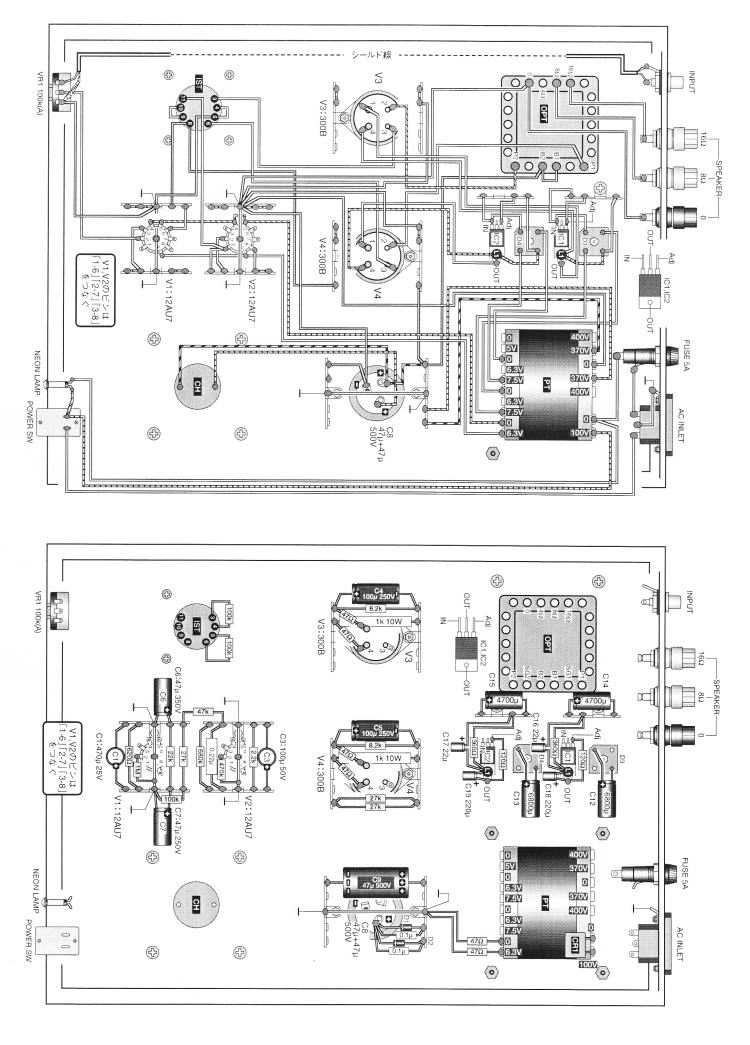

■HK-16の実体配線図■

　

---
